images/011.gif (128 octets)  Index                               Gréement  -  Rigging                               Next   images/012.gif (128 octets)

images/02075.jpg (83868 octets)

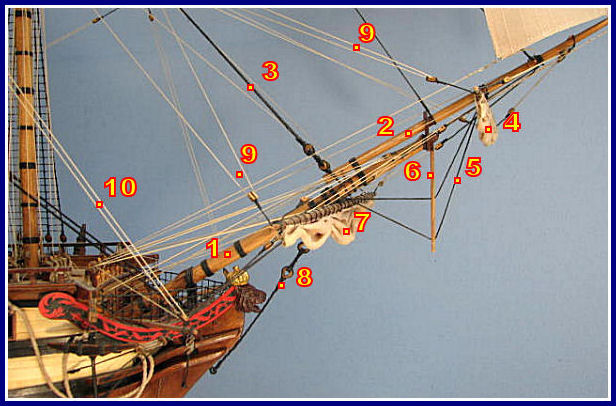

Beaupré - Vaisseau de 74 canons (1753)   -   Bowsprit - 74-gun Ship (1753)

1 - Beaupré   Bowsprit 6 - Arc boutant   Dolphin striker
2 - Bout-dehors de beaupré   Jib boom    7 - Civadière   Spritsail yard
3 - Etai de misaine   Fore stay 8 - Sous-barbe   Bobstay
4 - Civadière   Spritsail yard 9 - Bras   Braces
5 - Martingales   Double martingale stay    10 - Amure de misaine   Forecourse tack



images/02067.jpg (76306 octets)

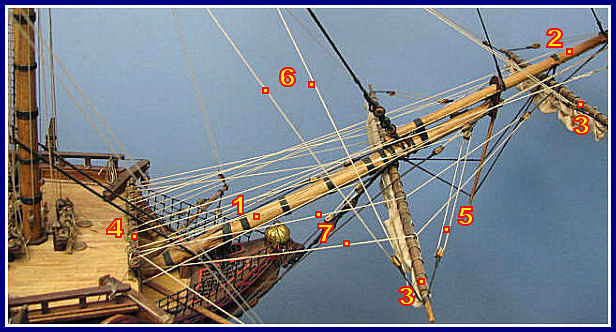

Beaupré - Vaisseau de 74 canons (1753)   -   Bowsprit - 74-gun Ship (1753)

1 - Beaupré   Bowsprit 5 - Balancine   Lift
2 - Bout-dehors de beaupré   Jib boom    6 - Bras   Brace
3 - Vergue de civadière   Spritsail yard 7 - Haubans du bout-dehors   Jib boom guys
4 - Porte-cabillots   Fife rail



images/02080.jpg (84420 octets)

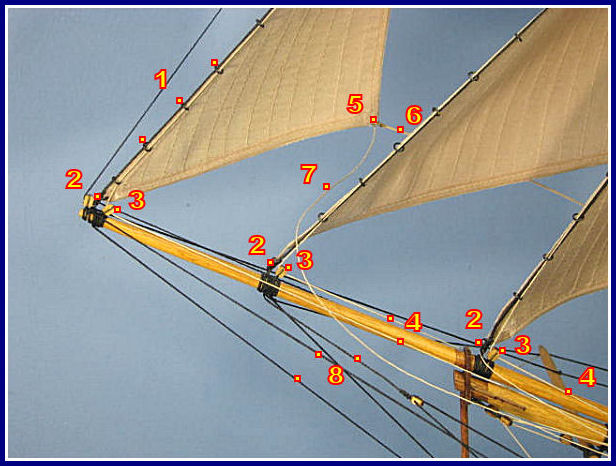

Focs - Corvette (1812)   -   Jibs - Corvette (1812)

1 - Anneaux de racage   Hoops 5 - Point d'écoute   Sheet point
2 - Etais de focs   Jibs stays 6 - Ecoute   Lee sheet
3 - Poulie de hale-bas   Downhaul blocks    7 - Contre-écoute   Weather sheet
4 - Hale-bas   Downhaul    8 - Haubans de beaupré   Jib boom guys



images/02082.jpg (114355 octets)

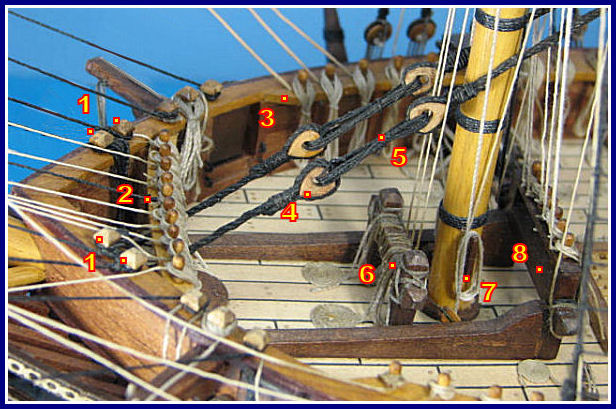

Proue - Corvette (1812)   -   Bow - Corvette (1812)

1 - Bitte de plat-bord   Timberhead 5 - Ride   Lanyard
2 - Râtelier de beaupré   Bowsprit pin rail 6 - Râtelier de mât   Sheet bitts
3 - Râtelier à cabillots de pavois   Bulwarks pin rail    7 - Taquet de mât   Mast cleat
4 - Moque   Heart 8 - Râtelier à cabillots   Pin rail



images/02083.jpg (104804 octets)

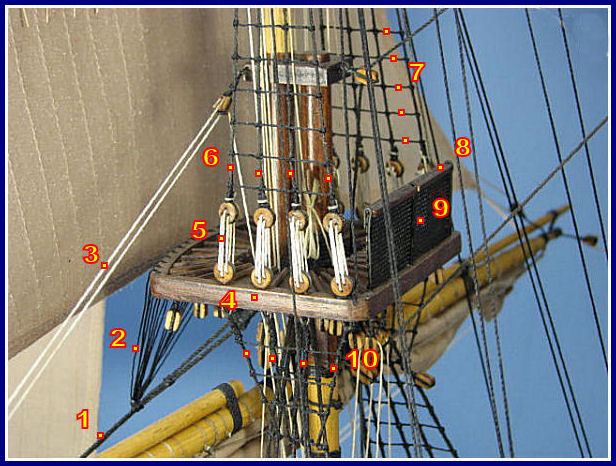

Hune de misaine - Corvette (1812)   -   Foretop - Corvette (1812)

1 - Etais de bas mât   Fore stay 6 - Haubans   Shrouds
2 - Araignée   Crow-foot 7 - Enfléchures   Ratlines
3 - Balancine   Lift 8 - Rambarde   Rail guard
4 - Hune   Top 9 - Filet de protection   Protection net
5 - Palan de tension   Tensioning tackle    10 - Gambes   Futtocks



images/02090.jpg (112591 octets)

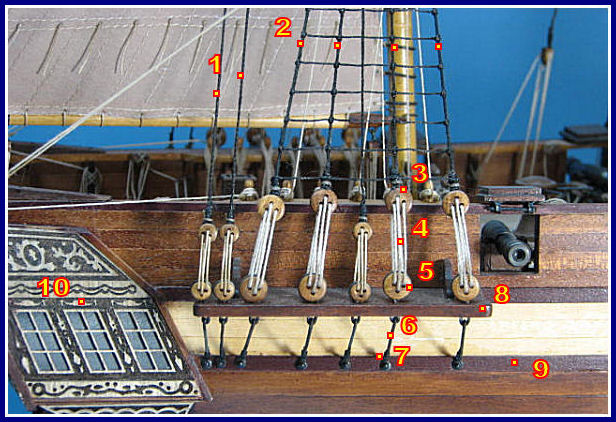

Porte haubans d'artimon - Corvette (1812)   -   Mizen chanel - Corvette (1812)

1 - Galhaubans   Backstays 6 - Cadène   Chain
2 - Haubans   Shrouds 7 - Etrier   Toe link
3 - Cap de mouton supérieur   Upper deadeye    8 - Porte-haubans   Channel
4 - Ride   Lanyard 9 - Préceinte   Wale
5 - Cap-de-mouton de porte-haubans   Channel deadeye    10 - Bouteille   Quarter gallery



images/02093.jpg (85187 octets)

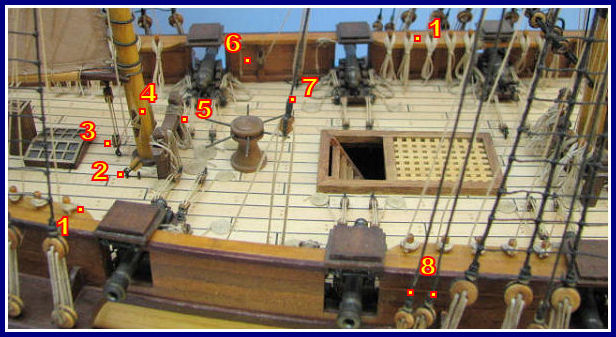

Centre du pont - Corvette (1812)   -   Middle deck - Corvette (1812)

1 - Râtelier à cabillots de pavois   Bulwarks pin rail    5 - Râtelier de mât   Sheet bitts
2 - Poulie d'écoute   Sheet block    6 - Taquet de pavois   Bulwarks cleat
3 - Poulie de hale-bas   Down-haul block 7 - Palan de galhauban   Halyard tackle
4 - Taquet de mât   Mast cleat 8 - Galhaubans   Halyards



images/02070.jpg (106488 octets)

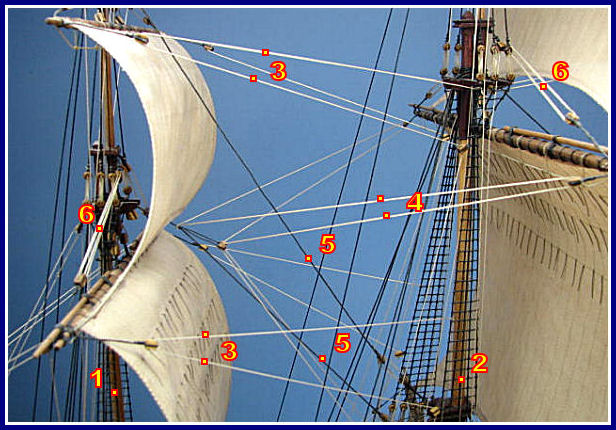

Bras - Corvette (1812)   -   Braces - Corvette (1812)

1 - Mât d'artimon   Mizen mast 4 - Bras sur étai   Brace on stay
2 - Grand mât   Main mast 5 - Etais   Stays
3 - Bras sur hauban   Brace on shroud    6 - Balancines   Lifts



images/02084.jpg (108419 octets)

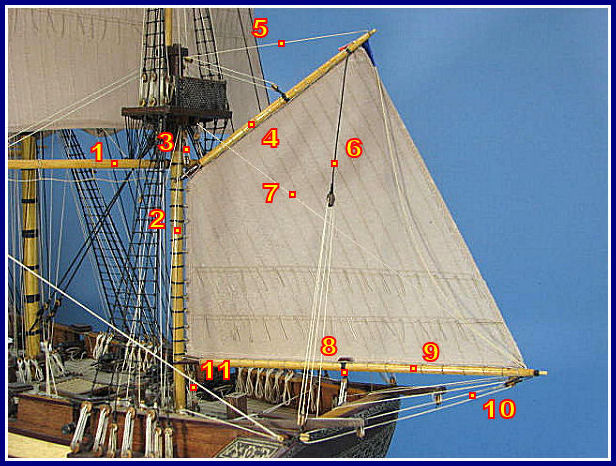

Brigantine - Corvette (1812)   -   Gaff Sail - Corvette (1812)

1 - Vergue sèche   Crossjack yard 7 - Balancine   Topping lift
2 - Mât d'artimon   Mizen mast 8 - Palan d'écoute   Sheet tackle
3 - Palan de drisse de mât   Throat halyard    9 - Gui   Driver boom
4 - Corne   Gaff    10 - Bras de gui   Guys
5 - Drisse de pic   Peak halyard    11 - Palan halle-bas   Down-hauler
6 - Garde de corne   Vang
